產品簡介

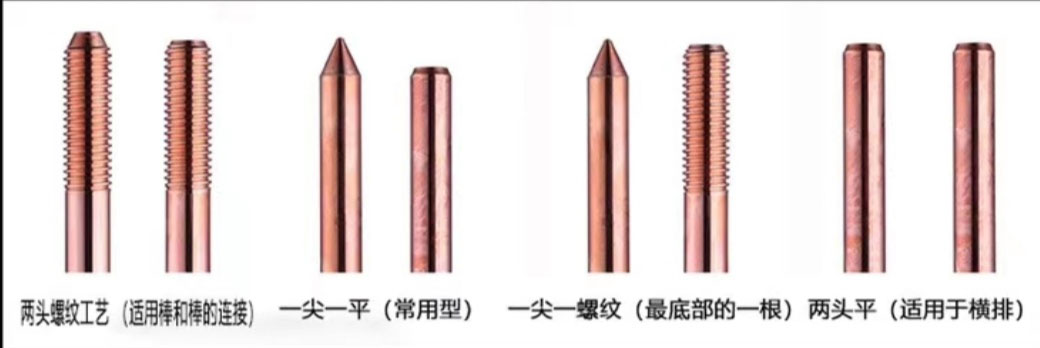

冀昌迪牌CD系列銅包鋼接地棒是選用柔軟度比較好，含碳量在0.10%－0.30%優質低碳鋼，采用特殊工藝將高導電的電解銅均勻的覆蓋到圓鋼表面，厚度在0.25－0.5mm，該工藝可以有效的減緩接地棒在地下氧化的速度，此接地棒可分為單根的和組合的兩種，單根的可以一頭尖一頭平，可以一頭尖一頭軋輥上螺紋，組合的兩頭需要軋輥上螺紋，螺紋是采用軋輥螺紋槽加工螺紋，保持了鋼與銅之間緊密連接，確保高強度，具備優良的電氣接地性能。該產品已廣泛應用在電力、石油化工、交通、民用建筑、大型機械裝備的接地系統，具有使用壽命長、經濟、導電性能優良等特點。

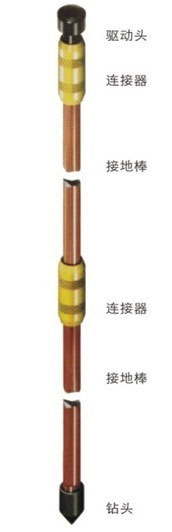

結構
主棒：接地棒選用優質冷拉元鋼，用設備外鑄紫銅（厚度為0.3~0.5MM，含銅量99.9%），以保證其具有優良的導電性能和機械強度,該產品具有優良的防腐蝕性能。
連接管：棒與棒之間可以采用銅制連接管連接，具有較好的防腐效果。棒與棒之間接觸緊密，在將接地棒打入地下或采用驅動鉆鉆入地下時驅動力直接作用于接地棒。分為螺紋連接和非螺紋連接。
驅動頭：由高強度合金鋼制成，可以保證驅動力順利打入地下。
合金尖端：保證在復雜地質條件下打入地下。
應用
銅包鋼接地材料適用于一般環境和潮濕、鹽堿、酸性土壤及產生化學腐蝕介質的特殊環境,廣泛用于發電廠、變電站、輸電線路桿塔、通訊基站、機場、鐵路、地鐵站、各種高層建筑、微波中繼站、網絡機房、石油化工廠、儲油庫等場所防雷接地、防靜電接地、保護接地、工作接地等。
鍍銅鋼接地產品主要技術參數及規格
1.99.95%純銅和Q235低碳鋼
2.銅層厚度0.254mm
3.抗拉強度570N/mm2
4.接地棒可以折彎1800銅層無裂縫，不剝落
|
規格型號 |
直徑 |
長度 |
銅層厚度 |
千克/米 |
|||||||||
|
1 |
12.7 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.00 |
|
2 |
14 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.22 |
|
3 |
14.2 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.25 |
|
4 |
15.8 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.55 |
|
5 |
16 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.59 |
|
6 |
17.2 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
1.83 |
|
7 |
18 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
2.01 |
|
8 |
20 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
2.48 |
|
9 |
22 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
3.00 |
|
10 |
25 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
3.87 |
|
11 |
30 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
5.57 |
|
12 |
32 |
1200 |
1220 |
1500 |
1800 |
2400 |
2440 |
2500 |
3000 |
0.254 |
0.5 |
0.8 |
6.34 |
鍍銅鋼接地極的產品性能
|
序號 |
技術內容 |
技術參數 |
|
1 |
導體直徑 |
8.47/9.50/12.70/14.20/17.20/23.10mm |
|
2 |
成品長度 |
1.52/1.83/2.44/3.05/3.66/4.56m |
|
3 |
導電率 |
導電性能好，電氣性能穩定 |
|
4 |
鍍層厚度 |
mil/0.254mm |
|
5 |
產品型式 |
無螺紋平頭／無螺紋尖頭／有螺紋平頭／有螺紋尖頭 |
|
6 |
生產工藝 |
四維電鍍法采用國內首創的納米堿性預鍍銅技術。其原理是通過構建空氣動力場環境，對鍍液中絡合物與Cu2+形成納米級粒子團的密度與沉積速度進行精微控制，在锏和鋼之間構筑一種新型納米級粒子沉積模型，陰極金屬沉積形成納米級堿性銅粒子晶鍍層結構，納米級晶鍍層的致密性好并具有高活化表面，大大加強了鍍層間的親和力，使產品結合力達到標準。成品具有優良的機械強度、延展性和耐腐蝕性能。 |
|
7 |
使用壽命 |
據美國標準局開展的為期45年的地下腐蝕研究項目試驗數據，銅的年平均腐蝕速率為 0.002524mm，按照美國UL467、IEEE80及電力行業DL/T1312標準要求，此類金屬導體小銅層厚度為0.254mrn計算，鍍銅鋼接地導體的使用壽命完全可以保證在100年以上。 |
|
8 |
土壤適用性 |
即適合于普通士質環境，更適合于高山、巖石、較強酸堿等任何惡劣的土質環境 |
|
9 |
包裝方式 |
10、20、50根／擱獨立包裝，附產品合格證及原廠銘牌 |
|
10 |
認證內容 |
產品已通過權威的UL、CE認證 |
|
11 |
應用范圍 |
應用于地網的垂贏接地部分，可替代傳統的鍍鋅鋼和純銅 |
組合式接地極配件列表
|
序號 |
產品名稱 |
產品規格 |
材質 |
螺紋類型inch |
防腐工藝 |
重量kg |
|
NO.1 |
連接器 |
LJ-14.2-E |
硅黃銅 |
5/8(英制螺紋) |
無 |
0.12 |
|
NO.2 |
連接器 |
LJ-14.2-G |
硅黃銅 |
Ｍ16(公制螺紋) |
無 |
0.12 |
|
NO.3 |
連接器 |
LJ-17.2-E |
硅黃銅 |
3/4(英制螺紋) |
無 |
0.17 |
|
NO.4 |
連接器 |
LJ-17.2-G |
硅黃銅 |
Ｍ18(公制螺紋) |
無 |
0.17 |
|
NO.5 |
驅動頭 |
QD-14.2-E |
45#鋼 |
5/8(英制螺紋) |
烤藍 |
0.08 |
|
NO.6 |
驅動頭 |
QD-14.2-G |
45#鋼 |
Ｍ16(公制螺紋) |
烤藍 |
0.08 |
|
NO.7 |
驅動頭 |
QD-17.2-E |
45#鋼 |
3/4(英制螺紋) |
烤藍 |
0.12 |
|
NO.8 |
驅動頭 |
QD-17.2-G |
45#鋼 |
Ｍ18(公制螺紋) |
烤藍 |
0.12 |
|
NO.9 |
破土尖端 |
JD-14.2-E |
45#鋼 |
5/8(英制螺紋) |
烤藍 |
0.06 |
|
NO.10 |
破土尖端 |
JD-14.2-G |
45#鋼 |
Ｍ16(公制螺紋) |
烤藍 |
0.06 |
|
NO.11 |
破土尖端 |
JD-17.2-E |
45#鋼 |
3/4(英制螺紋) |
烤藍 |
0.08 |
|
NO.12 |
破土尖端 |
JD-17.2-G |
45#鋼 |
Ｍ18(公制螺紋) |
烤藍 |
0.08 |
