鍍銅圓鋼接地材料是借鑒國外技術(shù)，將含量為99.9%的電解銅分子電鍍到低碳鋼芯上，變成了銅與鋼的高度分子結(jié)合的新型復(fù)合材料，它克服了傳統(tǒng)工藝套管法生產(chǎn)所存在的原電池反應(yīng)，又解決了熱浸連鑄工藝生產(chǎn)所存在的銅的純度不高及銅層厚度陰陽面等弊端。在施工過程中，電鍍銅包鋼材料可以自由的彎曲和長短切割，其表層銅層不會(huì)剝離和脫落。
因此近幾年來電鍍銅包鋼用作接地材料，得到了國內(nèi)外客戶的廣泛認(rèn)可及良好的贊譽(yù)。采用電鍍生產(chǎn)工藝，實(shí)現(xiàn)銅與鋼的高度結(jié)合。外表銅層為含量99.99%電解銅份分子組成，它既克服了套管法生產(chǎn)工藝存在的原電池 反應(yīng)的弊端，又解決了熱浸連鑄工藝存在的銅層純度不足，及表面銅層陰陽面等弊端。
優(yōu)點(diǎn)：材料表明銅層較厚且為99.99%的電解銅分子，平均厚度大于0.25mm，因而耐腐蝕性強(qiáng)，使用壽命長達(dá)50年以上。由于表層銅層由99.99%的電解銅分子組成，因而具有優(yōu)良的導(dǎo)電性能，自身電阻遠(yuǎn)遠(yuǎn)低于常規(guī)材料。適用于不同濕度、溫度及PH值的土壤條件。配件齊全，使用專門的連接管或采用倍速達(dá)熱熔焊劑連接，接頭牢固，安裝便捷，大大提高了施工效率。
鍍銅圓鋼作為接地裝置的一種，應(yīng)采用焊接連接，其搭接長度應(yīng)符合的規(guī)定有：扁鋼與扁鋼搭接為扁鋼寬度的2倍，不少于三面施焊；圓鋼與圓鋼的搭接為圓鋼直徑的6倍，雙面施焊；圓鋼與扁鋼搭接為圓鋼直徑的6倍，雙面施焊；扁鋼和圓鋼與鋼管、角鋼、互相焊接時(shí)，除應(yīng)在接觸部位兩側(cè)施焊外，還應(yīng)增加圓鋼搭接件；焊接部位應(yīng)做防腐處理。
銅制接地裝置應(yīng)采用焊接或熔接，鋼質(zhì)和銅質(zhì)接地裝置之間連接應(yīng)采用熔接方法連接，連接部位應(yīng)做防腐處理。連接裝置連接應(yīng)可靠，連接處不應(yīng)松動(dòng)，脫焊，接觸不良。接地裝置施工完工后，測試接地電阻值必須符合設(shè)計(jì)要求，隱蔽工程部分應(yīng)有檢查驗(yàn)收合格記錄。
由于銅包鋼圓線的擴(kuò)散和滲透作用，降低接地體周圍的土壤電阻率，接觸電阻會(huì)逐漸增大。接地體的降阻機(jī)理以及存在的問題，結(jié)合實(shí)際的接地工程對如何選擇降阻材料，但降阻劑的穩(wěn)定性和長效性與擴(kuò)散和滲透作用是矛盾的。擴(kuò)散和滲透好的降阻劑其穩(wěn)定性和長效性都比較差，因?yàn)閿U(kuò)散和滲透性強(qiáng)的降阻劑容易隨雨水的流失而流失。
都知道風(fēng)雷接地工程在雷雨天氣多發(fā)地帶尤為重要，防雷接地工程也越來越多，防雷接地工程中銅包鋼圓線的應(yīng)用也十分廣泛，但是銅包鋼圓線的丈量應(yīng)該特別注意一下。丈量用變壓器應(yīng)采用雙繞組隔離變壓器，且容址一般要在1kVA以上，以保證側(cè)是平安消除電網(wǎng)可能給測址帶來的畢響，使側(cè)公結(jié)果更符合實(shí)際。
為了減小測及誤差，測貸用電壓表應(yīng)采用有高內(nèi)見的電壓表，電壓極可采用直徑25，長1m左右的圈鋼或俐管。銅包鋼圓線的鋪設(shè)深度不得小于0.8米，達(dá)到規(guī)定深度可以有效避免在雨后立即側(cè)址接地電阻；測亞時(shí)在電流極周田會(huì)有較大的跨步電壓，故在其30-50m范HI內(nèi)WV止人進(jìn)入。
銅包鋼圓線就是銅線和鋼線相互攪在一起一種絞線，利用低壓高頻信號的趨膚效應(yīng)，在高頻區(qū)沿表面行走，所以只要銅層厚度達(dá)到一定范圍，某個(gè)頻率段的信號就能被確保傳遞。銅起到傳導(dǎo)弱電信號的作用，鋼絲則起到支撐作用。銅包鋼圓線的應(yīng)用領(lǐng)域非常廣泛，能夠適用于南方酸雨地區(qū)、北方與西北方風(fēng)少二氧化硫較重的地區(qū)。
1、接地
接地是為保證電工設(shè)備正常工作和人身安全而采取的一種用電安全措施，通過金屬導(dǎo)線與接地裝置連接來實(shí)現(xiàn)，常用的有保護(hù)接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。鍍銅圓鋼接地裝置將電工設(shè)備和其他生產(chǎn)設(shè)備上可能產(chǎn)生的漏電流、靜電荷以及雷電電流等引入地下，從而避免人身觸電和可能發(fā)生的火災(zāi)、爆炸等事故。
2、接地線
電器中，接地線就是接在電氣設(shè)備外殼等部位及時(shí)的將因各種原因產(chǎn)生的不安全的電荷或者漏電電流導(dǎo)出的線路。高壓接地線是用于線路和變電施工，為防止臨近帶電體產(chǎn)生靜電感應(yīng)觸電，或誤合閘時(shí)保證安全之用。高壓接地線結(jié)構(gòu)： 攜帶型高壓接地線由絕緣操作桿、導(dǎo)線夾、短路線、接地線、接地端子、匯流夾、接地夾。
高壓接地線制作工藝：制作工藝優(yōu)良-- 導(dǎo)線夾、接地夾是采用優(yōu)質(zhì)鋁合金壓鑄成形；操作棒采用環(huán)氧樹脂彩色管，絕緣性能好，強(qiáng)度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優(yōu)質(zhì)軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護(hù)層，可以防止使用中對接地銅線的磨損，銅線達(dá)到疲勞度測試需求，確保作業(yè)人員在操作中的安全。按部頒規(guī)定，接地線必須是 25mm 2 以上裸銅軟線制成。
3、防雷
防雷是指通過組成攔截、疏導(dǎo)后泄放入地的一體化系統(tǒng)方式，以防止由直擊雷或雷電的電磁脈沖，對建筑物本身或其內(nèi)部設(shè)備造成損害的防護(hù)技術(shù)。
鍍銅圓鋼是一種很特殊的建材，在市場上一般都是會(huì)把鍍銅圓鋼歸納成為電氣產(chǎn)品的，鍍銅圓鋼的主要的作用就是作為接地線。鍍銅圓鋼的使用優(yōu)勢是非常多的，先鍍銅圓鋼的價(jià)格是比較的便宜的，其次就是鍍銅圓鋼的布線是比較的便捷的。所謂的鍍銅圓鋼，也就是銅包鋼圓線、銅包圓鋼等等的簡稱。
它分為直條與卷線兩種，不同分類的產(chǎn)品價(jià)格不同，適合的使用領(lǐng)域以及外觀差異也會(huì)不一樣。但是產(chǎn)品基本上都具有導(dǎo)電性能好，低電阻、防腐性能優(yōu) 越、運(yùn)輸方便、施工方便等等方面的特點(diǎn)，并且既可以被用于建筑領(lǐng)域，也可以用于工業(yè)生產(chǎn)制造的過程之中。
銅覆鋼基本上是平面覆合，比如鋼帶和銅帶覆合軋制；銅包鋼是曲面包合，基本上是封閉的，比如鋼絲外面用銅帶包合，接縫處用氬弧焊焊接再進(jìn)行拉拔減徑覆合。一般采用鍍鋅圓鋼或鍍銅圓鋼作接閃帶、網(wǎng)時(shí)規(guī)范要求不小于8mm，但因現(xiàn)在材料通常會(huì)小于國標(biāo)，因此一般用大一個(gè)規(guī)格的材料作避雷針、引下線、接地等按GB50057-2010中的要求選型。
鍍銅鋼接地材料利用表層厚達(dá)0.254mm銅層防腐性，同時(shí)采用分子間相互滲透電鍍工藝，增強(qiáng)了銅層與鋼芯之間結(jié)合性。和傳統(tǒng)材料相比有良好經(jīng)濟(jì)性能并滿足全壽命設(shè)備周期管理，符合新材料新工藝新設(shè)備范疇。鍍銅鋼材料使用壽命傳統(tǒng)鍍鋅鋼接地材料壽命3～10倍。
如果以純銅導(dǎo)電率為百分百，則鍍銅材料導(dǎo)電率20%~40%，傳統(tǒng)鍍鋅鋼材料導(dǎo)電率為8.6%。高頻接地或雷擊電流作用下，由于電流集膚效應(yīng)，讓鍍銅鋼接地材料據(jù)有接近于純銅導(dǎo)電性。水平鍍銅鋼接地體為鍍銅單芯固體圓鋼，單根長度長，中間連接點(diǎn)少，穿管彎曲方便。
垂直鍍銅接地材料安裝方便快速，免開挖省時(shí)省力。通過連接，可實(shí)現(xiàn)任意深度并利用地下含水層，降阻效果明顯，同時(shí)無需額外鉆深井，從而減少變電站占地面積。采用了電鍍工藝，電流在各個(gè)方向上密度一致，銅層附著均勻一致。
銅包鋼接地棒上世紀(jì)八十年代進(jìn)入我國，相繼得到中國石化、中國石油、電力等公司的認(rèn)可，并逐步得以推廣使用。近幾年來，我國石化、電力、通信等系統(tǒng)企業(yè)由于接地裝置故障而導(dǎo)致得事故日漸增多，接地裝置的可靠性、穩(wěn)定性及使用壽命被引起廣泛重視，因而用電鑄銅覆鋼材料替代傳統(tǒng)熱鍍鋅鋼，用熱熔焊接來替代傳統(tǒng)電焊連接來建造接地裝置已逐步普及。

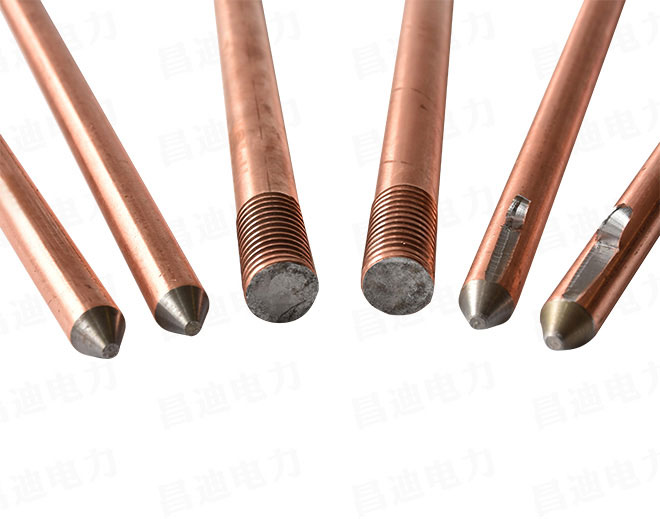

銅包鋼接地棒的銅鍍層厚度可以用電子厚度測微儀在各點(diǎn)按規(guī)定的次數(shù)測量，厚度至少要達(dá)到0.250mm。此厚度保證了鍍銅后制作的螺紋底部全部被銅覆蓋。接地棒銅鍍層厚度薄為0.250mm，保證在地下可使用30年之久。鍍層的可塑性—將棒彎曲180度后進(jìn)行測試，不得出現(xiàn)裂縫和剝落，銅鍍層的粘合度—當(dāng)接地棒打入地下時(shí)，應(yīng)檢測鍍層是否趨向分離。
具體方法為：把待測的接地棒夾在虎口鉗之間，鉗口之間的距離等于棒的直徑減去1.2mm。當(dāng)棒被擠壓時(shí)，虎口鉗會(huì)切下與之接觸的棒的鍍層，而表面的其余部分鍍層不會(huì)剝落，這樣的鍍層可以保證接地棒在鍍銅后可車上螺紋。
銅包鋼接地極銅層厚度高達(dá)0.254mm以上，遠(yuǎn)遠(yuǎn)高于標(biāo)準(zhǔn)，也可以根據(jù)客戶要求訂制，抗拉強(qiáng)度高達(dá)600牛頓/平方毫米，耐腐蝕性強(qiáng)，深埋地下后無論是自然腐蝕還是電化學(xué)反應(yīng)，都有較強(qiáng)的保護(hù)性，電氣性能佳。表層紫銅材料優(yōu)良的導(dǎo)電性，使其自身電阻值遠(yuǎn)低于常規(guī)材料。連接可靠；使用連接管或采用放熱焊接，接頭牢固，穩(wěn)定性好。
銅包鋼接地棒、銅鍍鋼垂直接地極、接地水平鍍銅圓鋼、扁鋼線鼻與引下接地鍍銅圓鋼，均采用防腐新焊接工藝放熱焊接。所有銅包鋼接地棒必須采用電鍍工藝鍍銅，連鑄銅包鋼工藝完成，銅層厚度不小于0.254mm。放熱焊接所用焊藥須支持一體式密封焊藥，采用電子起燃方式，起燃距離不低于1.5m，通過UL467認(rèn)證。
1、配電變壓器的防雷保護(hù)
對配電變壓器的保護(hù)應(yīng)該在低壓側(cè)裝設(shè)低壓避雷器，與高壓側(cè)避雷器、變壓器外殼和低壓側(cè)中性點(diǎn)一起接地，稱為“四點(diǎn)共一地”。接地電阻值滿足規(guī)程中，所規(guī)定的100KVA以上容量配電變壓器，接地電阻在4Ω以下，100KVA以下容量的配電變壓器接地電阻在10Ω以下。
2、柱上開關(guān)的防雷保護(hù)
為了電網(wǎng)運(yùn)行方面的需要，在6~10kV電網(wǎng)中安裝了一定的柱上開關(guān)與刀閘，這對保證配電網(wǎng)的運(yùn)行方式的靈活性，提高供電可靠性起了很大的作用，但是往往缺忽略了這些開關(guān)設(shè)備的防雷保護(hù)措施，在柱上開關(guān)和刀閘處有些沒有安裝避雷器保護(hù)，或者僅僅在開關(guān)的一側(cè)裝設(shè)避雷器保護(hù)。
當(dāng)開關(guān)斷開時(shí)，將會(huì)造成雷電波的全反射，在雷害事故發(fā)生時(shí)造成開關(guān)設(shè)備自身的損壞，因此開關(guān)設(shè)備自身的防雷保護(hù)，是配電線路中防雷保護(hù)非常重要一部分，應(yīng)該在開關(guān)或刀閘兩側(cè)安裝避雷器對進(jìn)行保護(hù)，避免在防雷保護(hù)上存在的缺陷。
3、電纜分支箱的防雷保護(hù)
由于電力系統(tǒng)的發(fā)展，電纜線路在配電線路中應(yīng)用越來越廣泛，電纜分支箱和環(huán)網(wǎng)柜在配電線路中的使用越來越廣泛，它的防雷問題也成一個(gè)突出的問題。在10kV電纜化的環(huán)網(wǎng)供電系統(tǒng)中，需采取措施抑制感應(yīng)雷過電壓，通常的措施是采用避雷器。接地的作用主要是防止人身遭受電擊、設(shè)備和線路遭受損壞、預(yù)防火災(zāi)和防止雷擊、防止靜電損害和保障電力系統(tǒng)正常運(yùn)行。
接地是為保證電工設(shè)備正常工作和人身安全，而采取的一種用電安全措施，通過金屬導(dǎo)線與接地裝置連接來實(shí)現(xiàn)，常用的有保護(hù)接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。接地裝置將電工設(shè)備和其他生產(chǎn)設(shè)備上可能產(chǎn)生的漏電流、靜電荷以及雷電電流等引入地下，從而避免人身觸電和可能發(fā)生的火災(zāi)、爆炸等事故。

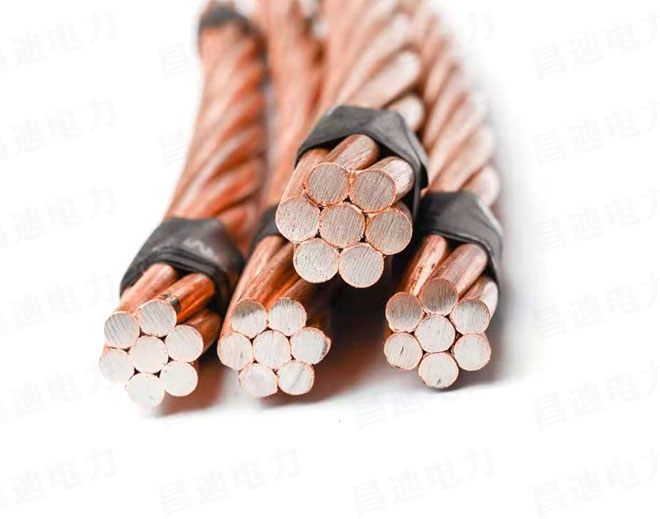

銅包鋼圓鋼由一定根數(shù)的銅包鋼單線絞制而成，寬泛應(yīng)用于高頻同軸電纜、鋼絡(luò)通信、電氣化鐵路、地鐵輕軌、鐵路、機(jī)場、網(wǎng)絡(luò)通訊等場所的防雷接地、防靜電接地、保護(hù)接地、電力和石化系統(tǒng)的接地線等。
要鑒別銅包鋼圓鋼，要先了解它的內(nèi)部結(jié)構(gòu)由于外面包覆銅層，僅憑肉眼很難來鑒別質(zhì)量，但可以用檢測設(shè)備來檢測導(dǎo)電率，和銅層厚度。措施為防止電磁感應(yīng)，沿電線桿引上的電源線和信號線，應(yīng)穿在金屬管內(nèi)以達(dá)到屏蔽作用，屏蔽金屬管的兩端均應(yīng)接地。為防止雷電波沿線路侵入前端設(shè)備，應(yīng)在設(shè)備前的每條線路上加裝合適的避雷器,如電源線(DC24V 或 220V)，視頻線，信號線和云臺(tái)控制線。
信號線傳輸距離長，耐壓水平低，極易感應(yīng)雷電流而損壞設(shè)備，為了將雷電流從信號傳輸線傳導(dǎo)入地，信號過電壓保護(hù)器須快速響應(yīng)，在設(shè)計(jì)信號傳輸線的保護(hù) 時(shí)必須考慮實(shí)際情況，根據(jù)信號的傳輸速率，信號電平，啟動(dòng)電壓以及雷電通量等參數(shù)等選取正確的防雷設(shè)備。
前端設(shè)備應(yīng)置于接閃器(避雷針或其它接閃導(dǎo)體)有效保護(hù)范圍之內(nèi)。當(dāng)照像機(jī)獨(dú)立架設(shè)時(shí)，原則上為了防止避雷針及引下線上的暫態(tài)高電位，避雷針頂好距照像機(jī) 3－4米的距離。如有困難避雷針也可以架設(shè)在照像機(jī)的支撐桿上，引下線可直接利用金屬 桿本身或選用 Φ 8 的鍍鋅圓鋼。
應(yīng)用領(lǐng)域被覆線導(dǎo)體；電力工業(yè)接地棒；電力電纜的編織屏蔽線；各種電子元器件的接插件；特種電纜的加強(qiáng)導(dǎo)電線芯；電力傳輸和電話線路的架空線；平行雙芯電話用戶通信線的導(dǎo)體；電氣化鐵路、軌道交通線路承力索及滑觸線；有線電視用戶線和進(jìn)戶線同軸電纜內(nèi)導(dǎo)體材料；計(jì)算機(jī)局域網(wǎng)、接入網(wǎng)電纜、野外用電纜內(nèi)導(dǎo)體材料。

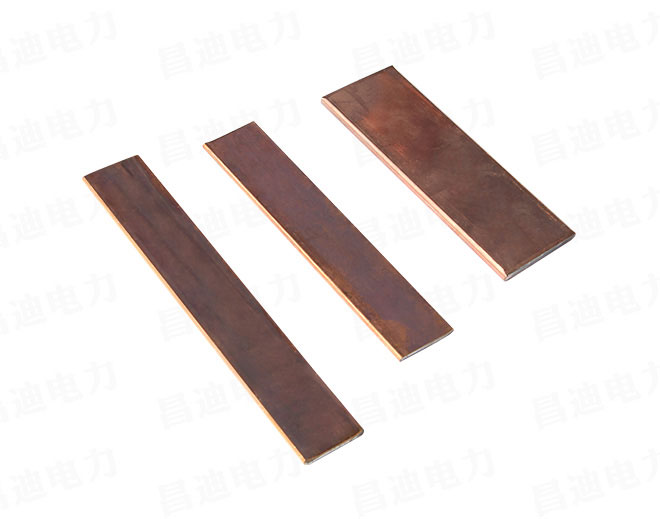

銅包鋼扁鋼要求具有鋼的高強(qiáng)度、優(yōu)異的彈性，較大的熱阻和高導(dǎo)磁性，又有銅較好的導(dǎo)電性能和優(yōu)良的抗腐蝕性能。外表銅層為含量99.99%電解銅份分子組成。將高純度電解銅通過電解原理,使其完全附著在鋼芯上，在銅鋼結(jié)合面形成合金化分子級結(jié)構(gòu),雙金屬界面完全結(jié)合,從而實(shí)現(xiàn)銅與鋼之間可延性冶金連接,并形成整體。
銅覆鋼扁鋼技術(shù)要求應(yīng)嚴(yán)格按照國網(wǎng)標(biāo)準(zhǔn)《電氣工程接地用銅覆鋼技術(shù)條件》（Q/GDW466-2014）執(zhí)行。銅覆鋼扁鋼應(yīng)擁有相關(guān)權(quán)威機(jī)構(gòu)出具各項(xiàng)主要性能的檢測報(bào)告。生產(chǎn)工藝應(yīng)采用電鍍工藝。銅層應(yīng)光滑平整，不應(yīng)有明顯的缺陷，如起泡、麻 點(diǎn)、粗糙、裂皮、剝皮、燒焦、漏鍍、毛刺、結(jié)疤等或其他有害的不規(guī)則邊緣。
導(dǎo)電率（20℃）不能低于 20%。任意一點(diǎn)的銅層厚度不能小于 0.254mm，熱穩(wěn)定系數(shù)不小于 119。工頻大電流耐受能力：材料經(jīng)工頻大電流試驗(yàn)后，表面不得有裂紋、裂縫、熔化等缺陷，電阻變化不得超過10%。銅覆鋼扁鋼材料應(yīng)獲得權(quán)威機(jī)構(gòu)出具相應(yīng)規(guī)格產(chǎn)品完整的型式試驗(yàn)報(bào)告以及腐蝕測試試驗(yàn)報(bào)告。
電氣與腐蝕性能：材料經(jīng)電氣與腐蝕試驗(yàn)后，電阻增加不得超過50%， 中間過程每個(gè)試驗(yàn)環(huán)節(jié)電阻增加不得超過 15%。試驗(yàn)過程中及試驗(yàn)結(jié)束后試樣表面不得有裂紋、裂縫、 熔化等有礙于材料腐蝕性能的缺陷。
鍍銅扁鋼是一種新型雙金屬復(fù)合材料，它既有鋼的高強(qiáng)度，優(yōu)異的彈性，較大的熱阻和高導(dǎo)磁性，又有銅較好的導(dǎo)電性能和優(yōu)良的抗腐蝕性能，市面上的鍍銅鋼產(chǎn)品，一般有三種工藝，一種是電鍍，一種是包銅，還有一種是水平連鑄，水平連鑄成本非常高，一般用于接地的鍍銅鋼產(chǎn)品都不采用這種工藝。
鍍銅扁鋼跟其他的水平接地導(dǎo)體相比，有著巨大的優(yōu)勢：價(jià)格便宜。雖然鍍銅扁鋼的單價(jià)要比鍍鋅鋼的單價(jià)高，但是它的電流傳導(dǎo)能力和使用年限要比鍍鋅鋼強(qiáng)。因?yàn)殄冦~扁鋼的電流傳導(dǎo)能力要比鍍鋅鋼高，在同一個(gè)接地項(xiàng)目中要達(dá)到同樣的引流的能力和接地電阻，鍍銅扁鋼的使用量要比鍍鋅鋼少。
綜合比較在同一個(gè)接地項(xiàng)目鍍銅扁鋼造價(jià)與鋼材接地系統(tǒng)造價(jià)相當(dāng)。再從長期比較，使用鍍銅扁鋼接地系統(tǒng)的年限長達(dá)40年，而使用鍍鋅鋼的接地系統(tǒng)使用年限只有15年。使用鍍鋅鋼的接地系統(tǒng)每隔幾年就要開挖維護(hù)和改造。接地系統(tǒng)改造比新建一個(gè)接地更費(fèi)錢和耗時(shí)。
長此以往鍍銅扁鋼的造價(jià)要比鍍鋅鋼的單造價(jià)要低。防腐性能優(yōu)異，使用年限長達(dá)40年。鍍銅扁鋼是由電鍍技術(shù)在低碳鋼上電鍍純度為99.9%以上的電解銅而成，鍍銅層各點(diǎn)厚度為0.254mm以上，具體應(yīng)用：用于設(shè)備接地引下線、地網(wǎng)水平接地導(dǎo)體、電纜溝及桿塔水平接地導(dǎo)體，布線整齊方便。
鍍銅圓鋼作為垂直接地體導(dǎo)電性，我國傳統(tǒng)接地體大多采用鋼材質(zhì)，其主要原因是我國的早期電力系統(tǒng)設(shè)計(jì)技術(shù)多借鑒蘇聯(lián)的相關(guān)技術(shù)。另外我國自身銅儲(chǔ)探明量不足 ，為節(jié)約有色金屬 ，在 20世紀(jì)五六十年代提出 “以鋼代銅，以鋁代銅”，所以一度大量選用鋼材和鋁材。
鍍銅圓鋼采用低碳鋼，經(jīng)過大縮徑冷拉加工，增強(qiáng)了抗拉強(qiáng)度，且又保持韌性，外鍍99.9%純銅，銅層厚度有0.254mm、0.33mm、0.5mm、1.0mm等可供客戶選擇。產(chǎn)品銅層牢固。彎曲180°銅層不開裂、不脫皮。品質(zhì)符合相關(guān)技術(shù)標(biāo)準(zhǔn)。采用連續(xù)四維電鍍法工藝制作的新型接地體。
具有導(dǎo)電性能好，低電阻、性能優(yōu)越、運(yùn)輸方便、施工方便等諸多優(yōu)點(diǎn)，是替代圓鋼、角鋼、鍍鋅扁鋼等傳統(tǒng)接地材料的良好選擇。鍍銅圓鋼彎曲成U型，折角內(nèi)外緣無裂縫現(xiàn)象，經(jīng)附著力試驗(yàn)，除虎口鉗鉗口咬合處出現(xiàn)剝落銅層，其余部分銅鋼結(jié)合良好，未出現(xiàn)剝離現(xiàn)組合螺紋接地棒尺寸。
根據(jù)設(shè)計(jì)圖紙要求，結(jié)合現(xiàn)場實(shí)際情況，選擇鍍銅接地棒安裝位置。鍍銅圓鋼的間距不宜小于其長度的2倍，水平接地體的間距應(yīng)符合設(shè)計(jì)規(guī)定，當(dāng)無設(shè)計(jì)規(guī)定時(shí)不宜小于5m。鍍銅圓鋼放在挖好溝的線上打入地下。在水平直線部分宜為0.5～1.5m；垂直部分宜為1.5～3m；轉(zhuǎn)彎部分宜自為0.3～0.5m。
接地線應(yīng)按水平或垂直敷設(shè)，亦可與建筑物傾斜結(jié)構(gòu)平行敷設(shè)。鍍銅圓鋼施工可采用組合型和單根型。組合型鍍銅圓鋼的施工要求：鍍銅圓鋼下端擰緊鉆頭打入地下；在上端用連接器另一根相同的接地極連接一起，上端安裝驅(qū)動(dòng)頭；使用電動(dòng)工具或大錘敲擊打入地下；擰下驅(qū)動(dòng)頭，安裝另一根接地棒，安裝連接管和驅(qū)動(dòng)頭。
將銅包鋼接地極與水平接接地線采用，放熱焊接連接。單根式鍍銅圓鋼的施工要求：單根是銅包鋼接地極是一頭尖，一頭平，可直接植入地下；將銅包鋼接地極與水平接地線采用放熱焊接連接。
13296394922
青島昌迪金屬表面處理有限公司
聯(lián)系人：楊經(jīng)理
手 機(jī)：13296394922 （同微信）
電 話：0532-88136097
地址：山東省青島市黃島區(qū)珠海街道嶧山路717號
友情鏈接 |
