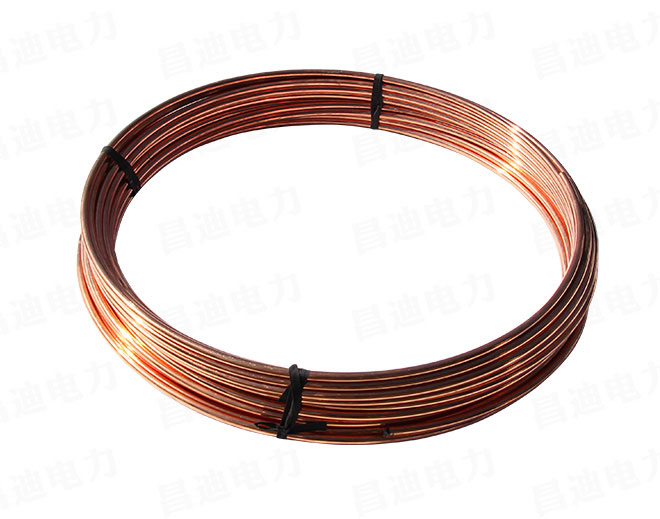

銅包鋼圓鋼采用電鍍、連鑄等工藝制作的新型接地體，導電性能與同等規格銅排相同，但造價遠低于銅，性能遠勝于鍍鋅鋼材，具有導電性能不錯，低電阻、性能優良、運輸方便、施工方便、施工速率不錯等諸多優點，是替代圓鋼、角鋼、鍍鋅扁鋼等守舊接地材料的選擇。
銅包鋼圓鋼的使用嚴禁不用線夾而用纏繞的方法進行接地短路。懸掛點如果有接地點，應用接地線夾或用銅棒作接地連接；沒有固定接地點的話可利用；可用臨時接地點，接地埋入地下深層應不小于0.6m。銅包鋼圓鋼應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線有沒有裸露，螺母有沒松脫，否則不可以使用。
銅包鋼圓鋼本身的導電性就好，是防雷接地線的一種。在綜合防雷系統中，接地占有很重要的作用，接地系統是用來將雷電流泄入地下，所以防雷接地做的好壞影響到整個防雷系統的效果。所以現在都選擇鍍銅材料為防雷接地材料，因?yàn)榉览捉拥夭牧系膶?dǎo)電性能不錯，又比較經濟，相比銅材料節約成本。銅包鋼圓鋼就是其中一種材料。

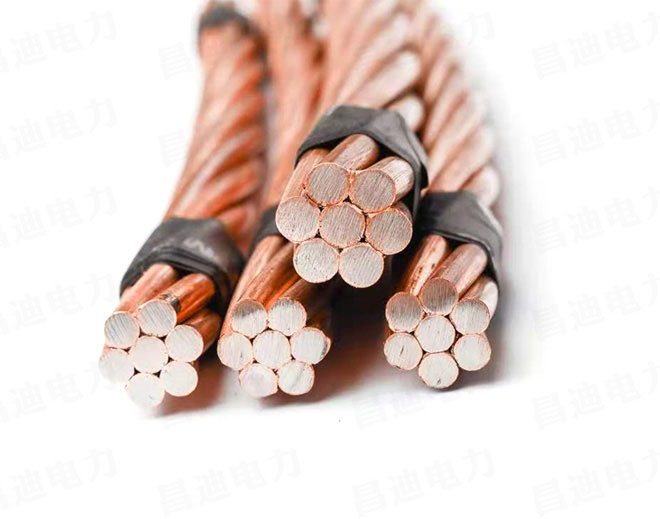

銅包鋼圓鋼由相應根數的銅包鋼單線絞制而成，產品可適用與一般環境潮濕、鹽堿、酸性土壤產生化學腐蝕介質的特別環境等較不錯要求的工作接地、保護接地、防雷接地、防止靜電接地的水平接地體。銅覆鋼顧名思義，是銅覆著鋼絲，因此是鋼絲外圍包裹銅層的復合線材，該產品既有鋼的強度和韌性，又有銅的良好導電性和不易腐蝕性能。相比銅單線具有密度小，強度不錯，造價不算高等優點，是守舊銅單線的改新?lián)Q代產品。
鍍銅扁鋼具有很好的導電性能、較強的機械性能；是一種金屬材料與土壤的接觸，小程度的自然腐蝕還是有的，鍍銅扁鋼的外層銅具有很好的抗腐蝕性能，鍍銅扁鋼的腐蝕在土壤主要是電化學腐蝕，電網出現接地事故的主要原因就是接地裝置熱容量缺乏，還有因?yàn)樵O(shè)計施工不當?shù)仍蛟斐傻摹?/p>
不同型號的導體之間都可以進行焊接，但需要使用專業的放熱焊接模具進行焊接。即便鍍銅扁鋼在地下無法避免自然腐蝕，但鍍銅扁鋼具有鋼的強度較大的熱阻和高導磁特性；所以鍍銅扁鋼可以適用于不同的溫度。鍍銅扁鋼銅層牢固，耐腐蝕性強。彎曲360°銅層不開裂、不脫皮。具有很強的耐腐蝕性，因?yàn)槭褂玫匿摼哂懈哌_(dá)600N/mm2的抗拉強度，所以在施工中可以任意彎曲折疊。
鍍銅扁鋼是由純度達99.9%的電解銅分子覆蓋到單絲鋼芯上制成，經過大縮徑冷拉加工，增強了抗拉強度，且又保持韌性，外鍍99.9%純銅，銅層厚度有0.254mm、0.33mm、0.5mm、1.0mm等可供客戶選擇。由于表層銅層由99.99%的電解銅分子組成，因而具有優良的導電性能，自身電阻遠遠低于常規材料。適用于不同濕度、溫度及PH值的土壤條件。鍍銅扁鋼安裝安全快捷：配件齊全，使用連接管或采用倍速達熱熔焊劑連接，接頭牢固，安裝便捷，大大提高了施工效率。
對比傳統上采用純銅材料接地，成本大幅度下降。鍍銅鋼是一種新型雙金屬?gòu)?fù)合材料，既有鋼的高強度，優異的彈性，較大的熱阻和高導磁性，又有銅較好的導電性能和優良的抗腐蝕性能，市面上的鍍銅鋼產品，一般有三種工藝，一種是電鍍，一種是包銅，還有一種是水平連鑄，水平連鑄成本非常高，一般用于接地的鍍銅鋼產品都不采用這種工藝。
1、采用電鍍生產工藝，實現銅與鋼的高度結合。鍍銅圓鋼外表銅層為含量99.99%電解銅份分子組成，既克服了老的生產工藝弊端，又解決了熱浸連鑄工藝存在的銅層純度不足，及表面銅層陰陽面等弊端；材料表明銅層較厚且為99.99%的電解銅分子，平均厚度大于0.25mm，因而耐腐蝕性強，使用壽命長達50年以上。
2、光伏電站在新疆、青海、西藏等空曠地區，起著重要的基礎保障作用，又名銅包鋼圓線或鍍銅圓線，表面有0.25mm的鍍銅層作為保證，非常適合用于這些很容易遭遇雷擊的地區，具有不易腐蝕，傳導雷電流速度快的顯著特點，是較為合理的防雷接地線；對比傳統采用純銅材料接地，成本大幅度下降。
3、由于表層銅層由99.99%的電解銅分子組成，因而具有優良的導電性能，自身電阻遠遠低于常規材料；可以適用于不同濕度、溫度及PH值的土壤條件；鍍銅圓鋼適用于空曠地區的光伏電站的防雷環境，包括潮濕、鹽堿、酸性土壤及產生化學腐蝕介質的特殊環境等，高要求的工作接地、保護接地、防雷接地、防靜電接地的水平接地體。
鍍銅圓鋼的鋼芯采用抗拉強度為600N/mm2的鋼芯制成，適于深鉆，可深入到地下達20米左右，能有效利用深層的低土壤電阻率降低接地電阻。特別適用于狹小區域接地網的設計安裝。鍍銅圓鋼可以按要求的長度連接接地棒，接地極可以深入地下30米，不受任何可能增加土壤電阻率，及接地電阻的氣候條件的影響。
主要技術參數：銅層厚度0.25mm；抗拉強度≥600N/mm2；平直度誤差≤1mm/m；銅層可塑性：接地棒彎曲30度時，折角內外緣無裂縫現象；銅層結合度：經附著力試驗，除虎口鉗鉗口咬合外現剝落銅層，其余部分銅鋼結合良好，未出現剝離現象。
通過深入接地，可用少的接地極獲得所需的接地電阻值。如果使用短的鍍銅圓鋼獲得相同的電阻值，則鍍銅圓鋼的數量多而且施工面積很大，顯而易見，花費要多幾倍。在城市需要挖開柏油路和移動大石頭的地方，用垂直接地極可以避免很多施工時的麻煩。
采用四維連續電鍍生產工藝，實現銅與鋼的高度結合。外表銅層為含量99.99%電解銅份分子組成，既克服了套管法生產工藝存在的原電池反應的弊端，又解決了熱浸連鑄工藝存在的銅層純度不足及表面銅層陰陽面等弊端。優良材料表明銅層較厚且為99.99%的電解銅分子，平均厚度大于0.25mm，因而耐腐蝕性強，使用壽命長達50年以上。
1、為了減小測及誤差，測量用電壓表應采用有高內見的電壓表。電壓極可采用直徑25m左右的圈鋼或俐管。測量用變壓器應采用雙繞組隔離變壓器，鍍銅扁鋼且一般要在1kVA以上，以保證消除電網可能給測址帶來的畢響，使側公結果符合實際。兩極的位置要避開架空線路和地下金屬竹道的走向。應布置在與它們相垂直的方向上，應避免在雨后立即側量接地電阻。
2、鍍銅扁鋼測量時，在電流極周圍會有較大的跨步電壓，故在其30-50m范HI內WV止人進入。使用各種儀器，儀表操作時宜墊橡膠絕緣。儀表讀數后不立帶負荷拉開調壓器刀開關甲防正電壓陡度大，損壞儀表；鍍銅扁鋼電流極的流散電阻不宜太大，一般用直徑為40--50mm，長2.5m左右的鋼管。如果被側接地體流散電目很低，則電流極應用幾報鋼竹組成。
3、鍍銅扁鋼的耐腐蝕性能強，除了要考慮地下環境的影響外，還要考慮接地裝置在瀉流時形成的電化作用，鍍銅扁鋼不僅本身應無腐蝕性，還要對金屬起到保護作用，提高接地裝置的使用壽命，降阻劑的pH值應在7－12之間，呈堿性或弱堿性，既能有效的防止土壤中的酸、堿、鹽、濕度影響，有可以在金屬接地極表面形成鈍化保護膜。
4、耐受大電流沖擊接地裝置，正常運行時只是不平衡電流，通常只是毫安到安培級電流，遭到雷擊或短路電流時，鍍銅扁鋼下瀉的電流高達千安到百千安，附近介質土層在大電流的情況下不發熱、燃燒或形成揮發物。
銅包鋼圓鋼的工藝原理
銅包鋼圓鋼的安裝方便，銅材耐腐蝕性能是鋼材的十倍以上。銅包鋼圓鋼包裝一般采用編織袋纏繞的方式，10根一捆，用鐵絲兩頭扎牢。也可用托盤包裝，叉車也方便。防雷接地工程使用比較大，水平接地導體。由于材料是直的，采用放熱焊接法非常方便。一般與鍍銅接地棒等垂直接地導體做可靠連接，地網貫通，接地電阻很容易降下來，取決于鍍銅材料的優越的導電性能。
在耐腐蝕方面也是佼佼者，接地工程如若采用銅層厚度0.254mm的材料，免維護壽命將達到50年之久。銅包鋼圓鋼出廠時顏色是鮮艷、光亮的，運輸?shù)拈L(zhǎng)途跋涉很容損壞包裝，材料顏色變的暗淡，但是只是銅層氧化而已，不影響使用效果與壽命。銅包鋼圓鋼與傳統的鍍鋅圓鋼相比，在接地工程中有極大的優勢，大大降低了工程量。要想達到設計的接地電阻，鍍銅材料優良的導電性能可以節省不少材料。
使用壽命大大提高。鍍銅材料一般采用放熱焊接做連接，接頭達到分子級結合，不會斷開，而鍍鋅圓鋼用的是電焊，接頭容易生銹脫落，出現斷點，給整個地面以上部分的設備造成極大的安全隱患。銅包鋼圓鋼采用連鑄法生產工藝，實現銅與鋼之間冶金熔接?？上窭螁我唤饘僖粯尤我饫?，不出現脫節、翹皮、開裂現象。表層紫銅材料優良的導電特性，使其自身電阻值遠低于常規材料。
復合介面采用高溫熔接，無殘留物，結合面不會出現腐蝕現象；表面銅層較厚(平均厚度大于0.254mm)耐腐蝕性強，使用壽命長(大于40年)，減輕檢修勞動強度。該產品適用于不同土壤濕度、溫度、PH值及電阻率變化條件下的接地建造。使用連接管或采用熱熔焊接，接頭牢固、穩定性好。配件齊全、安裝便捷，可有效地提高施工速度。特殊的連接傳動方式，可深入地下35米，以滿足特殊場合低阻值要求。
鍍銅圓鋼在電力防雷場所中的應用：
鍍銅圓鋼適應電力防雷場所的銅包鋼接地極應該具有良好的導電性能、較高的機械強度、尤其是外部包覆的銅層具有良好的抗腐蝕性能；鍍銅圓鋼銅包鋼接地極的銅層厚度會影響導電率和耐腐蝕性，如果是鍍銅厚度在0.125mm的銅包鋼接地極的話一般幾年就會出現嚴重的腐蝕情況，這也是現在出現很多價格低的銅包鋼接地極產品的原因。因?yàn)殂~包鋼接地極的原材料主體為冷拔鋼，價格為5元/公斤，常規25x2500mm重量為10公斤左右，制作的成本才 20幾元左右，其差別就是銅的成本。
因?yàn)殂~的價格很高在一定程度上決定了兩者之間的差價，還以國標銅層0.25mm，25x2500mm銅包鋼接地極為例，市場價格是100元是合理的。如果低于這個價格則說明上述三大原材料成本，出現了偷工減料或是惡意競爭。所以鍍銅圓鋼的銅層厚度達到0.254mm以上，抗拉強度高達600牛頓/平方毫米，深埋地下后無論是自然腐蝕還是電化學反應，都有極強的保護性，可保證使用壽命。結構特點：由主棒、連接管、驅動頭、合金尖組成。鍍銅圓鋼可以保證其具有優良的導電性能和機械強度，該產品具有優良的防腐蝕性能。
棒與棒之間可以采用銅制連接管連接，具有較好的防腐效果。接觸緊密，在將銅包鋼接地極打入地下或采用驅動鉆鉆入地下時驅動力直接作用于接地極。分為螺紋連接和非螺紋連接。驅動頭，由高強度合金鋼制成，可以保證驅動力順利打入地下。合金尖保證在復雜地質條件下打入地下。銅包鋼接地極；具有使用壽命長、經濟、導電性能優良等特點。
鍍銅圓鋼適用于一般環境和潮濕、鹽堿、酸性土壤及產生化學腐蝕介質的特殊環境,廣泛用于發電廠、變電站、輸電線路桿塔、通訊基站、機場、鐵路、地鐵站、各種高層建筑、微波中繼站、網絡機房、石油化工廠、儲油庫等場所防雷接地、防靜電接地、保護接地、工作接地等。

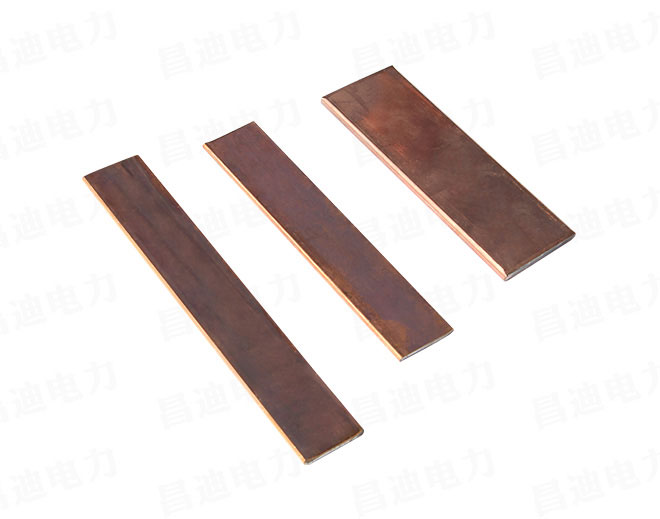

銅包鋼扁鋼，別名：鍍銅扁鋼，應用于設備接地引下線、地網水平接地導體、電纜溝及桿塔水平接地導體，布線整齊方便。銅包鋼扁鋼采用放熱焊接，焊接方法簡單，容易掌握；無需外接電源或熱源；供焊接用的材料、工具很輕、攜帶方便；焊接點的載流能力與銅包鋼扁鋼的載流能力相等；焊接是一種長久性的分子結合，不會松脫；焊接點像銅一樣，耐腐蝕性能強。
焊接速度快捷，節省人工。從焊口的外觀上便能鑒定焊接的質量；放熱焊接連接法可以完成各種導線間不同方式的連接，如直通型、丁字型、十字型等；還可以完成紫銅排或銅包鋼扁鋼的連接；實現鍍銅扁鋼之間不同形狀的連接，如銅導線與銅鍍鋼接地棒的連接，焊接點耐腐蝕性好；接觸電阻低。
銅包鋼扁鋼就是接在電氣設備外殼等部位及時的將因各種原因發生的不an全的電荷或者漏電電流導出的線路，為了防止出現事故可在電器的金屬外殼上面連接一根電線，將電線的另一端接入大地，一旦電器發生漏電時接地線會把靜電帶入到大地中釋放掉。
另外對于電器維修人員在使用電烙鐵焊接電路時，有時會因?yàn)殡娎予F帶電而擊穿損壞電器中的集成電路，這一點比較重要。使用電腦的朋友有時也會忽略主機殼接地，其實給電腦主機殼接根地線，需要水平上可以防止死機現象的呈現。電力系統中接地線是為了已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。
1、使用各種方法大限度地降低石墨接地模塊的接地電阻；在安裝接地模塊地電位的情況下，為了降低地網接觸電位差，應仔細地調勻地表團上的電位(均衡電位)；在戶外配電裝置場地上人為增加地表層的土攘電阻率，采用高電阻率的路面結構層。在戶內電氣設備的場地上鋪設橡膠地毯，目的是減少通過觸電人體的電流。
2、其他可能采取的安全措施等。接地模塊的連接應可靠，除設計規定的斷開點可用螺栓連接外，其余都應采用焊接或爆壓連接。連接前應清除連接部位的鐵銹等附著物。接地模塊的連接包括接地模塊延長連接、接地引下線與水平接地網的連接、水平接地網與垂直地極的連接。
3、連接操作時，必須根據不同的連接確定搭接長度。當采用搭接焊接時，圓鋼的搭接長度為其直徑的6倍，并應雙面施焊；扁鋼的搭接長度為其寬度的2倍，并應四面施焊。
4、扁鋼與鋼管、扁鋼與角鋼焊接時，除在其接觸部位兩側應進行焊接外，并應將鋼帶彎成弧形(或直角形)再與鋼管(或角鋼)焊接氣當困鋼采用爆壓連接時，爆壓管的壁厚不得小于3mm困鋼直徑的10倍，對接時為圓鋼直徑的20倍。
現在一般都是采用非金屬夾具：非金屬夾具是石墨基柔性接地體之間、石墨基柔性接地體與鎧裝式石墨基柔性接地引下線、石墨基柔性接地體與非金屬離子接地體、石墨基柔性接地體與復合防護接地線之間連接采用的連接件。
使用方法：非金屬夾具應使用有防腐性能、優質、長效的復合DMC材料，連接件應表面光滑且緊固受力后無變形；連接件必須采取楔入式壓接方式，嚴禁采用螺栓緊固的方式；非金屬夾具抗拉強度≥4.5kN；非金屬夾具經過-40℃～+100℃的高低溫測試后，承受破壞負荷；非金屬夾具經過72h鹽霧試驗后無腐蝕；連接件的壓接長度必須滿足不小于200mm。
石墨基柔性接地體由石墨、玻璃纖維等材料制成的石墨線經布線，和編織加工制成的柔性復合接地體，具有很強的導電性、抗腐蝕性、降阻性和柔軟性等特點。采用圓形截面，圓形直徑不小于28mm，載體不得采用棉質纖維。不應對環境有任何影響，放射性核素和重金屬元素限量應符合DL/T 380《接地降阻材料技術條件》的要求。
石墨基柔性接地體應外觀緊致、編織均勻、表面應連續光滑，呈黑色金屬光澤，外觀粗細均勻，表面平整光滑，無明顯斷線接續點。能在-60℃～+200℃的環境溫度下正常使用，在酸、堿、鹽環境下應不腐蝕、不生銹，不應污染土壤、水源、空氣?？呻S意彎曲，施工簡單方便。
